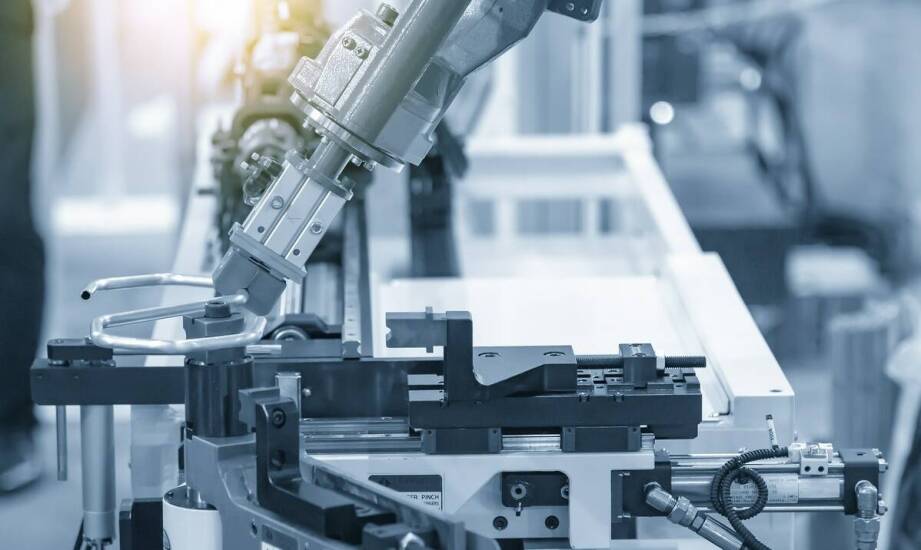

Jak kołnierz, napęd i chwytak współpracują w końcówce robota przemysłowego

Efektor jest ostatnim ogniwem w łańcuchu kinematycznym robota przemysłowego, które bezpośrednio łączy ramię maszyny z obrabianym detalem. To właśnie w tym kluczowym miejscu decyduje się powodzenie całego procesu technologicznego i bezpieczeństwo produktu. Stabilność chwytu oraz pełna powtarzalność ruchów warunkują płynność nowoczesnej produkcji wieloseryjnej. Nawet milimetrowe odchylenia na końcu układu mogą trwale zakłócić cykl pracy, zablokować gniazdo produkcyjne i doprowadzić do uszkodzenia cennego materiału. Właściwe zaprojektowanie tej końcówki wymaga głębokiego zrozumienia mechaniki oraz środowiska, w jakim operuje ramię maszyny.

Warstwy mechaniczne na końcu ramienia robota

Każdy układ wykonawczy składa się z trzech współpracujących ze sobą stref, które wspólnie odpowiadają za przeniesienie ruchu. Kołnierz mocujący pełni rolę twardego mechanicznego interfejsu między maszyną a docelowym narzędziem. Jego głównym zadaniem jest sztywne przenoszenie obciążeń i momentów obrotowych z przegubów robota. Dopasowanie tego elementu zapobiega powstawaniu niepożądanych luzów podczas gwałtownych przyspieszeń maszyny.

Kolejną warstwą jest układ napędowy, który generuje siłę niezbędną do działania mechanizmu chwytającego. W automatyce najczęściej wykorzystuje się zasilanie pneumatyczne lub elektryczne. Napęd oparty na sprężonym powietrzu zapewnia błyskawiczne zaciśnięcie palców, co doskonale sprawdza się w dynamicznych operacjach przenoszenia lekkich ładunków z wtryskarek. Z kolei wersje napędzane serwomotorami pozwalają na bardzo płynną regulację siły i w pełni precyzyjne sterowanie skokiem mechanizmu w wymagających procesach.

Pomiędzy napędem a samą końcówką roboczą zawsze znajduje się układ kinematyczny. Działa on jako zaawansowany mechanizm pośredniczący, który przekształca wygenerowaną energię w pożądany tor ruchu szczęk. Dzięki odpowiedniemu układowi dźwigni, prowadnic i przegubów ruch tłoka w siłowniku zamienia się na przykład w proste, równoległe zamykanie modułów roboczych. Te trzy podstawowe warstwy muszą działać idealnie płynnie, aby siła nośna dotarła do detalu bez strat.

Wpływ kinematyki na dokładność i konfigurację narzędzia

Właściwie zaplanowana kinematyka determinuje ostateczny tor ruchu końcówki roboczej względem przenoszonego obiektu. W bardzo precyzyjnych zadaniach montażowych sztywny mechanizm pozwala osiągnąć dokładność pozycjonowania poniżej 0,1 milimetra. W przypadku procesów paletyzacji rozbudowany układ dźwigni musi gwarantować bezkolizyjną pracę w całej przestrzeni operacyjnej gniazda. W operacjach sortowania stała i wysoka powtarzalność chwytu zabezpiecza natomiast delikatny detal przed odkształceniem.

Złożone układy wymagają zastosowania odpowiednich modułów roboczych, które dopasowuje się ściśle do specyfiki danego ładunku. Ssawki próżniowe sprawdzają się najlepiej przy gładkich powierzchniach, podczas gdy metalowe szczęki równoległe stabilizują elementy o nieregularnych kształtach. Aby elastycznie budować efektory robotów przemysłowych, inżynierowie chętnie wykorzystują modułowe komponenty EOAT. Znormalizowane profile aluminiowe, stalowe łączniki i zoptymalizowane siłowniki pozwalają na szybkie tworzenie wytrzymałych ram nośnych. Specjalizująca się w dostarczaniu części EOAT firma Raftor z Ziemięcina projektuje chwytaki oparte bezpośrednio na modelach 3D przesyłanych przez klientów. Posiadanie własnego magazynu umożliwia kompletowanie podzespołów niezbędnych do budowy stacji obsługujących zaawansowane linie produkcyjne.

Błędy na wczesnym etapie integracji poszczególnych modułów szybko prowadzą do poważnych problemów w fabryce. Zbyt duży ciężar całej konstrukcji narzędzia bardzo często przekracza dopuszczalny udźwig maszyny. Taka sytuacja wymusza programową redukcję prędkości ramienia, co spowalnia całkowity cykl produkcyjny nawet o 20-30 procent. Kolizje kinematyczne ograniczają dostępny zakres pracy i utrudniają programowanie, a powstające luzy w prowadnicach wywołują trwałe błędy w orientacji przestrzennej. Błędnie wyznaczony środek ciężkości skutkuje natomiast niekontrolowanym przesuwaniem się elementu w trakcie transportu.

Skuteczny układ manipulacyjny nigdy nie jest przypadkowym zbiorem standardowych części. To ściśle zintegrowany i przemyślany system, w którym kołnierz, napęd, mechanika oraz chwytak współpracują w jednym konkretnym celu. Optymalny dobór wszystkich tych elementów do geometrii detalu oraz obciążeń maszyny pozwala zakładowi produkcyjnemu w pełni wykorzystać sprzętowy potencjał inwestycji. Zrozumienie tych technicznych zależności ułatwia budowę niezawodnych stacji roboczych i minimalizuje ryzyko awarii. Finalnie przekłada się to na utrzymanie wysokiej wydajności całego procesu oraz bezpieczną, wielozmianową pracę zakładu.
