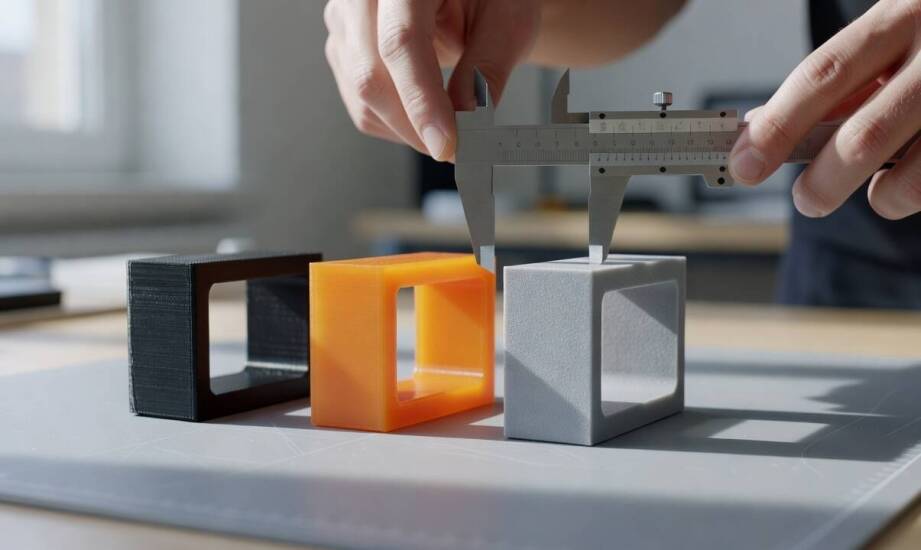

Kiedy FDM, SLA albo SLS sprawdza się przy prototypie i krótkiej serii

Ten sam model przestrzenny może wymagać zupełnie odmiennego podejścia produkcyjnego, gdy priorytetem staje się sztywność konstrukcji, odwzorowanie najdrobniejszych detali lub po prostu krótki termin realizacji. Sam projekt CAD to tylko punkt wyjścia, a jego fizyczna weryfikacja zależy od właściwego doboru procesu wytwórczego. Wybór między technologiami FDM, SLA oraz SLS opiera się na precyzyjnej analizie wymagań funkcjonalnych prototypu lub planowanej krótkiej serii produkcyjnej. W naszej praktyce projektowej na bieżąco dobieramy metody przyrostowe tak, aby gotowy detal przenosił odpowiednie obciążenia mechaniczne i pasował do reszty mechanizmu bez konieczności wprowadzania kosztownych poprawek maszynowych.

Specyfika budowania warstw i projektowanie pod wymogi technologii

Każda metoda przyrostowa tworzy obiekt inaczej, co bezpośrednio determinuje strukturę wewnętrzną oraz wytrzymałość gotowego detalu. Technologia FDM nakłada stopiony filament warstwa po warstwie, co pozostawia widoczne linie łączenia i narzuca pewne ograniczenia przy nawisach. Te fragmenty często wymagają generowania dodatkowych struktur podporowych. Z kolei SLA utwardza płynną żywicę za pomocą precyzyjnej wiązki lasera. Ten proces zapewnia gładkie powierzchnie i niezwykle cienkie ścianki, ponieważ grubość pojedynczej warstwy schodzi tu do poziomu zaledwie 0,015–0,05 mm. Zupełnie inne możliwości otwiera SLS, gdzie laser spieka poliamidowy proszek w zamkniętej komorze. W tej metodzie nieutwardzony materiał pełni naturalną funkcję podpór dla wyższych partii modelu, co daje wolną rękę przy drukowaniu ruchomych mechanizmów i skomplikowanych kanałów wewnętrznych w jednym cyklu produkcyjnym.

Sposób nakładania materiału zmusza inżynierów do dostosowania modelu przestrzennego jeszcze przed uruchomieniem maszyny. Projektowanie pod konkretny system wymusza uwzględnienie specyficznych tolerancji i ograniczeń fizycznych tworzywa. Przygotowując pliki na drukarki FDM, zachowujemy minimalną grubość ścianek na poziomie 0,8–1 mm, a otwory konstrukcyjne często wymagają powiększenia o 0,3–0,5 mm ze względu na skurcz termiczny polimeru. Metoda SLA daje znacznie większą swobodę przy miniaturyzacji, zachowując tolerancje rzędu ±0,15 mm przy detalach wielkości zaledwie 0,2 mm. W przypadku SLS minimalna grubość bezpiecznej ścianki to około 0,7–0,8 mm. Eliminacja sztucznych podpór sprawia jednak, że projektant skupia się wyłącznie na funkcji mechanicznej bryły, omijając problem dostępu narzędzi do trudno dostępnych szczelin.

Dopasowanie technologii do prototypów roboczych i krótkich serii

Wskazanie konkretnego systemu druku zależy od etapu prac inżynieryjnych i docelowego środowiska pracy detalu. Systemy FDM sprawdzają się najlepiej przy większych elementach roboczych, testach montażowych obudów oraz sprawdzaniu ergonomii chwytów. Priorytetem jest tu wytrzymałość mechaniczna i relatywnie niski koszt wytworzenia dużego gabarytu. Zastosowanie warstw o grubości od 0,1 do 0,3 mm daje sztywność wystarczającą do przeprowadzenia realnych testów obciążeniowych. Wyprodukowanie pierwszego prototypu zajmuje najczęściej kilka godzin, co tworzy idealne środowisko do sprawnego iterowania kształtów.

Gdy na pierwszy plan wysuwa się precyzja wizualna i mikroskopijne spasowanie komponentów, przewagę zyskują systemy żywicowe. Technologia SLA odpowiada za modele wymagające najwyższej gładkości zewnętrznej. Ma to ogromne znaczenie przy tworzeniu matryc odlewniczych, form testowych czy elementów wykorzystywanych w stomatologii i jubilerstwie. Osiągana tu jakość powierzchni bezpośrednio po wyjęciu z maszyny przypomina części schodzące ze stalowych form wtryskowych, co drastycznie redukuje nakład pracy na obróbkę wykańczającą.

Wytwarzanie zaawansowanych geometrycznie elementów w ilościach kilkudziesięciu lub kilkuset sztuk to obszar zdominowany przez spiekanie proszków. Prowadzony przez nas profesjonalny druk 3D w Gdyni weryfikuje, że technologia SLS idealnie wpisuje się w luki produkcyjne firm o zapotrzebowaniu niskoseryjnym. Brak konieczności budowania struktur wspierających umożliwia gęste piętrowanie modeli w całej objętości komory roboczej. Taki zabieg optymalizuje cykl pracy, generując dziesiątki skomplikowanych części o wytrzymałości poliamidu i precyzji wymiarowej rzędu ±0,15 mm podczas jednego uruchomienia lasera.

Właściwa kolejność przy podejmowaniu decyzji produkcyjnych

Praktyka inżynieryjna wypracowała prosty schemat postępowania przy wdrażaniu nowych części do produkcji przyrostowej. Ścieżka decyzyjna musi przebiegać w określonym kierunku: najpierw precyzuje się funkcję mechaniczno-środowiskową oraz kształt detalu, następnie dobiera się parametry techniczne tworzywa, a ostatecznie wskazuje konkretny park maszynowy. Zaburzenie tego porządku skutkuje niemal zawsze próbą wymuszenia na maszynie wyników, do których dana technika nie została zaprojektowana.

Trzymanie się tej weryfikacji minimalizuje ryzyko błędów konstrukcyjnych i obniża realne koszty wdrożenia. Jeśli dany element ma pracować pod dużym naciskiem pod maską pojazdu i nie wymaga gładkiej powłoki, użycie precyzyjnej żywicy mija się z celem. Zlecenie wydruku skomplikowanego, zamkniętego kolektora na maszynie FDM wygeneruje mnóstwo problemów z usuwaniem filamentu ze środka, podczas gdy spiekanie laserowe zrealizuje ten kształt naturalnie. Traktowanie technologii druku jako narzędzia podrzędnego względem funkcji detalu gwarantuje osiągnięcie technicznego balansu. Zapewnia to wymaganą wytrzymałość projektu w ramach założonego budżetu i terminów.
